一、功能说明

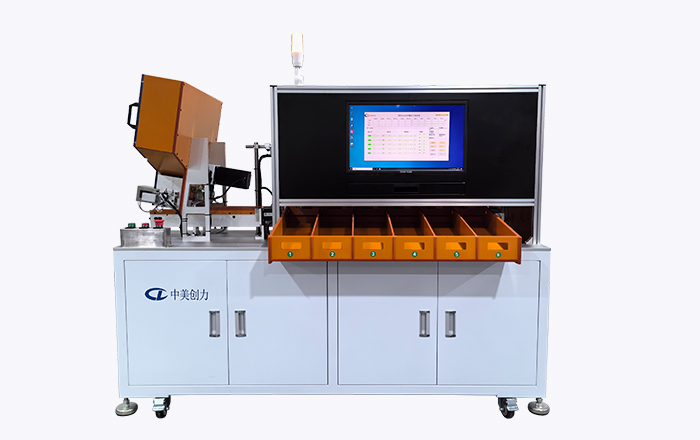

带扫码 6 档通用分选机是一款用于对圆柱电池的进行扫码，并测试内阻、电压等参数并进行数据绑定方便产品追溯的测试分选设备。自带高速扫码枪，高精密内阻、电压自动测试系统。该设备根据在人机界面软件上设定的内阻、电压值精确的将电池送入到指定档位，系统最多可实现 6 档（5 个 OK 档，1 个 NG 档）分选。扫码枪读取的条码信息和测试的内阻电压数据绑定并存储在系统上。此设备每小时可测试配组电芯 3000 支左右，且结构设计简洁大方，性能稳定。

二、工艺流程

通过人机界面的软件设定电池内阻，电压等参数，由 PLC 自动完成如下功能：人工装填电池→上料轮送料→扫描枪读取条码信息→测试气缸测试分选（测试仪上传数据，软件分选）→皮带传送电池→推料气缸将电芯分选到指定档位；设备配置声光报警，可分选完成自动停机，满料报警，故障报警等。操作参数可根据客户的实际要求设定。

三、分选机结构

1）自带高速扫码枪，高精密内阻、电压自动测试系统。

2）分选通道为5个合格档，1个不良档。

3）分选速度快，出料整齐。

4）分选精度高，稳定高效。

5）设备安装有万向活动脚轮，设备在移位时能轻松移动。

四、设备技术参数

• 工作电压：单相 AC220V±5%/50Hz,   功率：P≤800W
• 工作气源：4~0.6Mpa
• 适应电池规格：32140/33140 圆柱电芯
• 分选效率：≥ 45PPM
• 设备重量：约 200 ㎏
• 外形尺寸：1755（长）×800（宽）×1420（高）mm
• 电控器件：采用 HMI、PLC、步进电机控制，品牌传感器等配件。
• 操作配置：PC+HMI
• 分选参数：开路电压、交流内阻

开路电压：精度 +/- 0.05% rdg，+/-2dgt， 显示精度 0.0001 伏

交流内阻：精度 +/- 0.5% rdg，+/-2dgt， 显示分辨率 0.01 毫欧
